2. Linie sił pola magnetycznego
Można zbadać jak zachowują się małe magnesy w polu magnetycznym. W tym celu umieszczamy źródło pola magnetycznego (magnes sztabkowy) i wokół niego małe igły magnetyczne. Można też rozsypać opiłki żelaza na szkle i umieścić to szkło nad źródłem pola magnetycznego (lekko pukając w szkło). W obu przypadkach zarówno igły magnetyczne jak i opiłki żelaza ustawią się pokazując linie pola magnetycznego.
Linie pola magnetycznego pokazują jak poruszałby się mały magnesik lub ładunek elektryczny w tym polu.
Linie te wychodzą z jednego bieguna magnesu, a kończą się w drugim (przyjęło się oznaczać kierunek linii od bieguna północnego do bieguna południowego).
Linie sił pola magnetycznego - reprezentują graficznie pole magnetyczne, są to linie, wzdłuż których ustawiają się igły magnetyczne umieszczone w polu magnetycznym.
Linie sił pola magnetycznego dla magnesu sztabkowego:
Uwaga! Linie sił pola magnetycznego są zawsze liniami zamkniętymi, gdyż pole magnetyczne jest polem bez źródłowym.
Linie sił pola magnetycznego wokół magnesu sztabkowego (igły magnetyczne oraz opiłki żelaza)
Linie sił pola magnetycznego dla dwóch biegunów jednoimiennych.
Linie sił pola magnetycznego dla dwóch biegunów różnoimiennych.

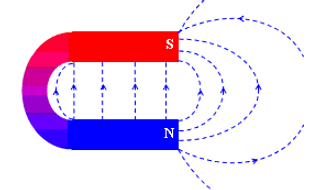

Linie sił pola magnetycznego dla magnesu podkowiastego.
Z obserwacji linii pola magnetycznego możemy wyciągnąć ważny wniosek. We wszystkich badanych przez nas przykładach, linie te były zamknięte. Przełamanie magnesu nie rozdzieli biegunów magnetycznych. Po przełamaniu magnesu, każda z części ma dwa bieguny magnetyczne.
Nie da się rozdzielić biegunów magnetycznych.
